MSYX-2河流水位流量在線監測系統







產品簡介：

河流水位流量在線監測系統能夠規范水文信息采集、數據傳輸處理流程，加快水文現代化進程，提高河流洪水預報預警能力，并兼顧公共服務和管理、決策需求。

河流水位流量在線監測系統是運用現代傳感器技術、自動測量技術，自動控制技術、計算機應用技術以及相關的專用分析軟件和通訊網絡所組成的一個綜合性的在線自動監測體系。

主要用于要用于監視河流湖泊水利運行情況。實現河流水位流量的實時連續監測和遠程監控，及時掌握主要支流、重點斷面水源變化狀況，并將檢測數據實時的傳送到監測站、政府職能部門，進行監控、評估和決策。

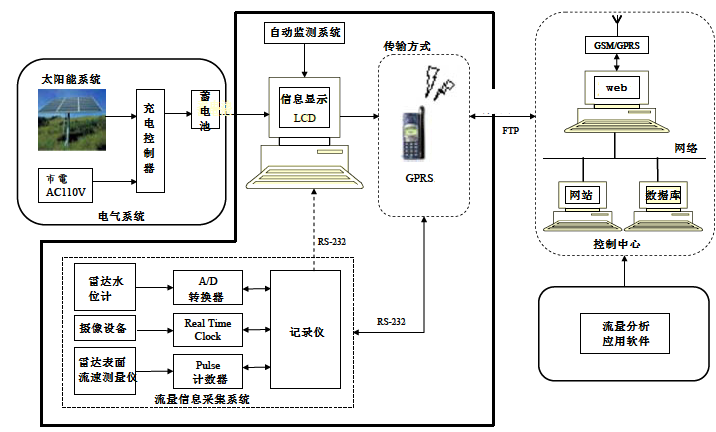

河流水位流量在線監測系統包括監測控制中心，河流水位流量監測儀和基于web平臺的數據管理分析系統。河流水位流量監測儀完成相關流量的數據信息采集、分析、指令解析和數據遠程傳輸及視頻等功能。基于web平臺的數據管理分析系統主要是完成數據的遠程接發，存儲以及數據分析和數據共享。監測控制中心包括服務器與網絡設備和大屏幕顯示等數字化中心的基礎建設。河流水位流量在線監測系統在實現水位流量的實時連續監測和遠程監控，及時掌握主要流域重點斷面水體的水量狀況，預警預報重大或流域洪澇事故方面有著重大意義。



主要功能

1）在常規運行模式下，系統每隔一定時間自動啟動水泵采集、分析水樣；

2）測量水位速、水流速、河道寬度以及風速和風向；

3）能上傳視頻圖像或圖片，實時監控現場；

4）具有數據采集功能，控制操作功能，對時功能；

    5）具有視頻采集和圖像壓縮功能的攝像頭，內含有JPED 拍照模塊可作為攝像機和 JPEG 照相機使用，支持標準的串口（RS232）輸出 JPEG 圖像數據，可作為擴展產品鏈接到各個主控設備上；

6) 通過GPRS無線通訊網絡實現與遠程控制中心交互控制，并隨時了解現場狀態參數。

主要特點

1、具有歷史數據存儲功能，能在現場進行3個月以上的歷史數據查詢；

2、河流水位流量監測設備具備防雷擊、防腐、防高磁、防高圧設計；

    3、抗干擾能力強，具有停電自動切換、來電自動恢復、異常自動啟動和復位等功能；

4、當發生洪水等情況時，系統立即從常規運行模式轉入應急啟動工作模式，提高測量頻率，發出報警信息，并可采用自動采集模式，對日后河流水位流量的判定提供了有效地證據；

5、操作方式為全自動供電工作方式，控制單元系統能夠自動按照設定好的時間完成采集數據、數據分析、發送數據等工序；系統還設計了故障報警、液位報警、手動自動選擇開關。

6、傳輸通信通道可以兼容SMS、Internet或性能更優越的通訊形式。

主要技術參數技術

基站設備工作電壓:DC12V

功    率: 6W（瞬間 MAX：30W）

通信方式: GPRS、SMS\Internet或性能更優越的通訊形式

溫度范圍：－40℃～+60℃；

精    度：±0.5℃；

氣壓范圍： 550～1060 hPa；

準 確 度： ±0.3hPa。

濕度范圍： 10～90%RH， 精度： ±3% RH；

風速范圍： 0～60m/s；

精    度： ±(0.5+0.03V )M/S ，V 為標準風速值；

風向范圍： 0～360°

分 辨 率： ±3°

準 確 度： ±5°。

水位范圍： 0～30m

精    度： 0.005m

流速測量范圍：0.1～25m/s

流速顯示分辨率：0.01 m/s

雷 達 波 功 率：50mw

微 波 波 束 角：12°

雷達流速計

特點：

?結構緊湊，低功耗設計

?寬輸入電壓范圍，適用于太陽能供電應用

?支持多種通信接口（RS-232，RS-485，CAN，報警漏極開路輸出）

?自定義的通信協議

?K波段24.125 GHz或24.200 GHz選擇可在全球各地運行

?高級水表面流速算法，低致0.10m/s

?寬范圍流速達25m/s，更高可訂制

?內置加速度計自動角度補償

?輸出真水流速度，不是余弦傾斜角

?測量距離遠，達100m

?可配置的順流，逆流或兩個方向測量

?IP66外殼，適合室外和惡劣環境應用

?易于在桿，墻壁或機柜上安裝

?可選的OEM嵌入式模塊

?可選的GPRS通信模塊

?可選一體化太陽能供電模組







描述：

雷達流速計是在K波段工作的多普勒雷達流速傳感器，這個功能是通過發送24GHz頻率范圍內的電磁波（K波段），并測量反射電磁波的頻移來實現水面的流動速度。頻移是由移動表面上的電磁波的多普勒效應引起的。作為雷達傳感器和水面上升之間的相對速度，檢測到的頻率偏移也增大，從而使雷達傳感器能夠精確地確定水流速度。

傳感器包括集成的數字加速度計，可以精確地測量朝向水沖浪自動校正，以輸出真水流速度，而不是測量的余弦影響速度的傾斜角。

支持ASCII-S和GLX-NMEA串行接口數據協議，并支持更多的協議可以根據客戶的要求添加。經過現場驗證的雷達流速傳感器是根據歐洲和美國的標準設計制造的，這使得它為我們的合作伙伴提供一個理想的解決方案，傳感器有可在現場安裝IP66外殼，適合與各種工業控制模塊通訊，滿足你的河流速度測量要求，請準備好你的產品集成。

規格：

雷達類型：   K波段24.125GHz/24.200GHz多普勒雷達，27 dBm EIRP

發射角度：   12°方位角,24°仰角

探測距離：   100m

速度范圍：   0.1-25m/s（更高可定制）

測量精度：   0.03m/s

防護等級：   IP68

接口

串行接口：   1個串行RS-485 1個串行RS-232（雙線接口）

波特率：     1200 -115200 bps n,8,1

串行協議：   ASCII-S，GLX-NMEA

CAN接口：    1Mbps的CAN2.0（可選）

報警輸出：   2個繼電器開路輸出，最大50V 200mA（可選）

擴展端口：   1個通用12針定制擴展模塊

電氣

電源輸入：   9-22 VDC

功耗：       <1.35 W（典型1.0 W）

最大電流：   <250mA

溫度范圍：   -30°C ～ +85°C（不加熱或冷卻器）

重量：       800g

模塊尺寸：   65mmx 65mmx 25mm

外殼尺寸：   127mm x121mmx188mm



雷達水位計

雷達水位計技術參數： 應用：水庫、河流水位監測、干灘 監測等 最大量程：30m/70m 精    度：± 3mm/± 10mm 環境溫度：（-40-130)℃ 過程壓力：(-0.1-0.3)MPa 頻率范圍：26GHz 信號輸出：4…20mA/RS485/RS232/TTL 電    源：6-28VDC 現場顯示：標配 外    殼：選配 過程連接：螺紋/法蘭（選配） 天線結構：密封天線，防露，防凝結物 天線結構：不銹鋼316L喇叭 電    源：6-28VDC 功    率：90mW

攝像機攝像（照相）機：  1/4″CCD；

水平清晰度：  不低于480線；采用低照度攝像機；

視頻分辨率：  D1,640×480，可根據用戶要求調整；

攝像機鏡頭：  用戶在后臺可實現對攝像機方位、焦距、光圈、景深、云臺預置位的遠程設置和控制；

監視角度：   水平0~355°，垂直90°連續可調；

照片格式：    JPEG；

平均無故障時間：    20000H
